Hai OnetoAll!!! Kali ini Onetosix akan berbagi tutorial untuk Konfigurasi Mikrotik RouterBoard hAP Series nih! Kalian pasti penasaran kannn???😄 Berikut ini uraiannya, selamat membaca!!💪

Apa itu Router?

Router adalah suatu perangkat yang berfungsi sebagai penghubung antara dua jaringan atau lebih yang berbeda network. Router juga berfungsi untuk menentukan rute terbaik yang harus ditempuh, sehingga data akan sampai di tujuan dengan lebih cepat. Biasanya router digunakan sebagai gateway jaringan.

Tidak perlu lama-lama lagi mari kita simak langkah-langkahnya dibawah ini!!😁😁

Cara Mengkonfigurasi Mikrotik Routerboard

Berikut alat & bahan yang digunakan untuk konfigurasi :

1. Mikrotik RouterBoard hAP Series
2. Kabel power adapter 24 volt
3. 4 kabel UTP RJ-45
4. 2 laptop
5. Switch
6. Software Winbox64

Berikut langkah-langkah dalam mengkonfigurasi Mikrotik RouterBoard hAP Series :

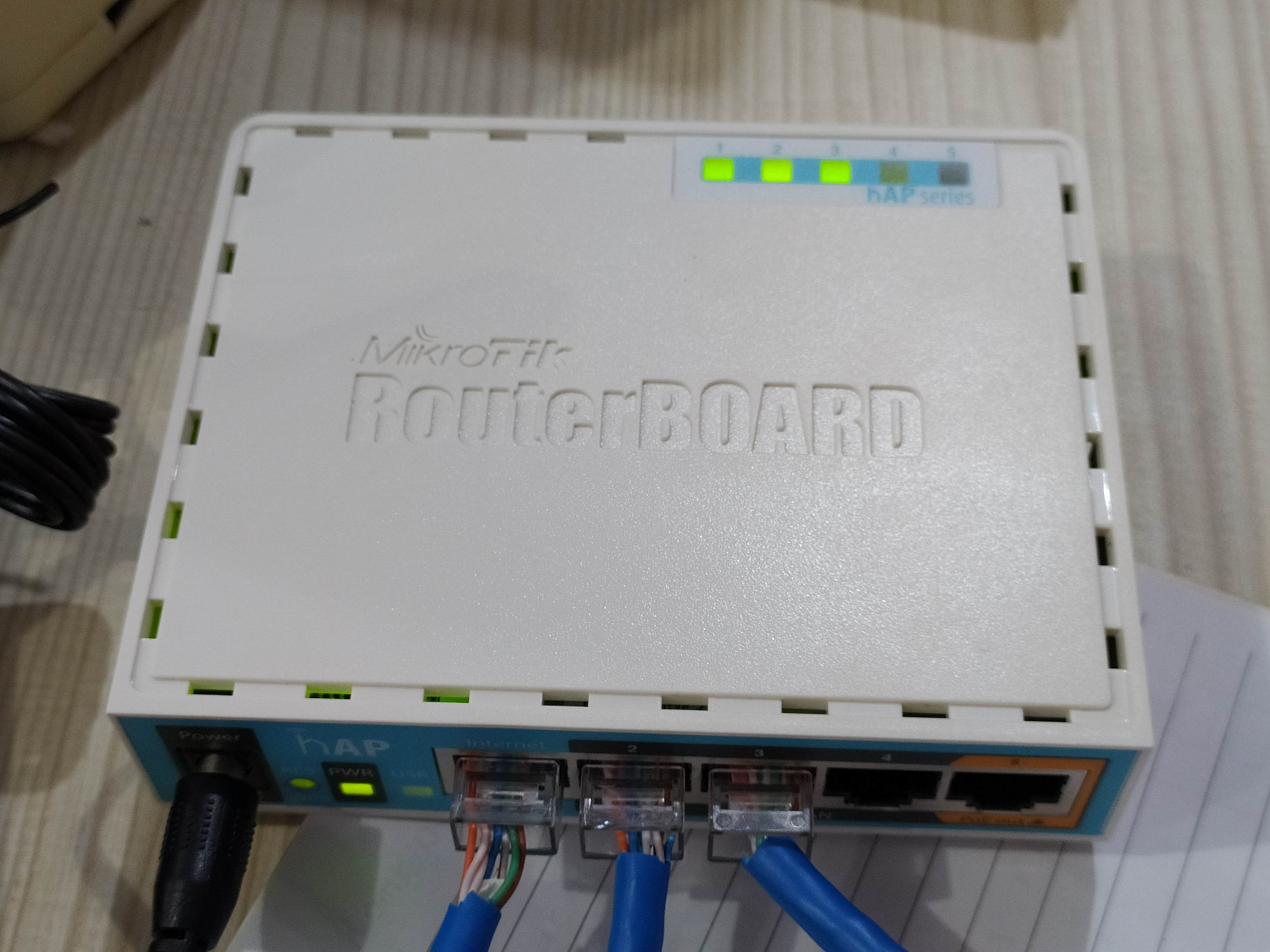

1. Colokkan kabel power adapter ke stop kontak, tancapkan sisi lain kabel ke port power di mikrotik sampai lampu indikator menyala.

2. Tancapkan kabel UTP RJ-45 ke port ethernet 1 mikrotik dan sisi lain ke port nomor 2 switch. Kemudian tancapkan kabel UTP RJ-45 ke port nomor 1 switch dan sisi lain ke internet.

 3. Tancapkan kabel UTP RJ-45 ke port ethernet 2 mikrotik dan sisi lain ke port laptop. Ulangi langkah tersebut untuk laptop yang kedua.

4. Buka software Winbox64.

5. Lalu Login ketikkan admin, dengan password (tidak diisi). Klik MAC Address perangkat mikrotik yang digunakan, kemudian klik connect.

6. Klik menu IP pilih Addresses, hapus semua IP address yang ada dengan klik tanda (-).

* Klik tanda (+), isi

Address : 192.168.60.10/24

Network : 192.168.60.0

Interface : ether1-internet

Klik Apply lalu Ok

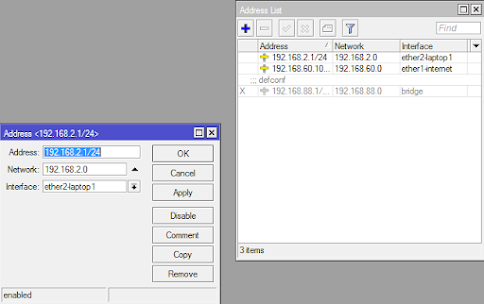

* Klik tanda (+), isi

Address : 192.168.2.1/24

Network : 192.168.2.0

Interface : ether2-laptop1

Klik Apply lalu Ok

* Klik tanda (+), isi

Address : 192.168.3.1/24

Network : 192.168.3.0

Interface : ether3-laptop2

Klik Apply lalu Ok

7. Klik menu IP pilih Firewall. Hapus semua NAT yang ada dengan klik tanda (-)

* Klik tanda (+)

* Klik menu General

Chain : pilih scrnat

Out. Interfaces : pilih ether1-internet

* Klik menu Action

Action: pilih Masquerade

Klik Apply lalu Ok

8. Klik menu IP pilih Routes. Hapus semua AS dengan klik tanda (-)

* Klik tanda (+), klik menu General

Dst. Address : 0.0.0.0/0

Gateway : 192.168.60.1

Klik  Apply pastikan reachable ether1-internet, lalu klik Ok

9. Klik menu IP pilih DNS

* Servers : 8.8.8.8  8.8.4.4

* Dynamic servers : 192.168.1.1

Lalu klik Apply, ok

10. Lalu pilih menu New Terminal, ketikkan ping 192.168.60.1 dan 8.8.8.8. Pastikan reply.

11. Setting IP laptop 1 dan 2

* Laptop 1

* Laptop 2

12. Buka CMD pada masing-masing laptop lalu ping 192.168.60.1 dan 8.8.8.8 (pastikan reply).

13.  Selesai.

      Nah, itulah langkah-langkah dalam mengkonfigurasi Mikrotik RouterBoard hAP Series. Bagaimana? Jangan dibuat pusing yaa!! Enjoy!! Nantikan artikel-artikel selanjutnya dari Onetosix ya OnetoAll!! Sampai Jumpaa😉
