Hai OnetoAll!!! Kali ini Onetosix akan berbagi tutorial untuk Konfigurasi VLAN di Cisco Packet Tracer nih! Kalian pasti penasaran kannn???😄 Berikut ini uraiannya, selamat membaca!!💪

Apa itu VLAN?

        VLAN atau Virtual Local Area Network merupakan bagian dari jaringan Local Area Network atau biasa disebut LAN. VLAN yaitu suatu metode dalam jaringan komputer yang berfungsi untuk mengelompokkan host pada jaringan yang terpasang secara berkelompok dan dapat saling berhubungan dalam setiap kelompok tersebut.

Karena terbagi menjadi beberapa kelompok VLAN, maka secara default kelompok satu dengan yang lain tidak dapat saling berbagi, namun apabila VLAN tersebut dikonfigurasi untuk memiliki akses agar bisa saling berhubungan, maka berbagai kelompok tersebut dapat saling berbagi.

Apa Fungsi VLAN?

        VLAN memiliki beberapa fungsi, diantaranya:

1. Meningkatkan keamanan
2. Meminimalisir kemacetan jaringan
3. Mempermudah managemen jaringan
4. Membuat jaringan lebih private

Langkah Konfigurasi VLAN

1. Buka software Cisco Packet Tracer

2. Kemudian untuk membuat VLAN dengan 1 switch, buatlah design atau topologi yang akan dibangun pada software cisco packet tracer yaitu dengan menggunakan 1 switch, dan 4 PC. Lebih jelasnya seperti gambar di bawah ini

3. Setelah  itu sambungkan Switch ke PC 0, 1, 2, dan 3. Untuk menyambungkan komponen-komponen tersebut yaitu dengan menggunakan kabel straight. Setelah di buat seperti itu maka tampilannya akan menjadi seperti gambar dibawah ini.

*Keterangan:

  VLAN 10 terdiri dari port 1 dan 2

  VLAN 20 terdiri dari port 3 dan 4

4. Setting PC dengan memberikan IP Address seperti di bawah ini:

PC 0 IP Address: 192.168.10.1 Netmask: 255.255.255.0 (VLAN 10)	PC 2 IP Address: 192.168.10.3 Netmask: 255.255.255.0 (VLAN 20)
PC 1 IP Address: 192.168.10.2 Netmask: 255.255.255.0 (VLAN 10)	PC 3 IP Address: 192.168.10.4 Netmask: 255.255.255.0 (VLAN 20)

5. Klik pada switch pilih menu CLI ketikkan perintah dibawah ini (untuk melihat VLAN yang ada di switch).

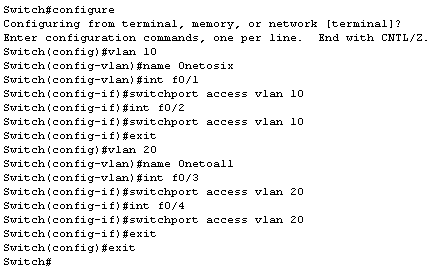

6. Kemudian buat VLAN 10 dengan nama Onetosix dan VLAN 20 dengan nama Onetoall. Ketikkan seperti dibawah ini.

7. Lalu cek dengan ketik perintah "show VLAN" kemudian akan muncul perbedaan dengan tampilan awal, hal itu disebabkan karena kita sudah membuat 2 buah VLAN yaitu VLAN 10 dan VLAN 20 yang masing-masing menggunakan 2 port pada switch. Berikut tampilan gambarnya.

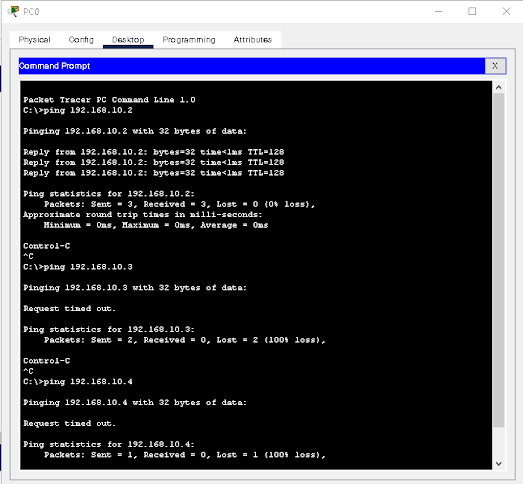

8. Setelah semua tersetting, lakukan pengecekan dengan menggunakan perintah ping. Cek dari PC satu VLAN dengan PC antar VLAN.

Hasil Pengecekan:

• Pada PC 0, pengecekan pertama ke IP 192.168.10.2 berhasil reply, hal itu disebabkan PC 0 dan PC 1 merupakan satu VLAN, VLAN Onetosix.
• Pada PC 0, pengecekan kedua ke IP 192.168.10.3 tidak berhasil reply atau Request Time Out disebabkan IP tersebut merupakan IP PC 2 yang tidak satu VLAN dengan PC 0 dan PC 1.

Begitu juga dengan pengecekan PC 1, 2, dan 3.

9. Selesai.

     Nah, itulah langkah-langkah dalam mengkonfigurasi VLAN di Cisco Packet Tracer. Bagaimana Jangan dibuat pusing yaa!! Enjoy!! Nantikan artikel-artikel selanjutnya dari Onetosix ya OnetoAll!! Sampai Jumpaa😉
