Konfigurasi Ubiquiti LiteBeam M5

 Konfigurasi Ubiquiti LiteBeam M5

Hai OnetoAll!!! Kali ini Onetosix akan berbagi tutorial untuk Konfigurasi Ubiquiti LiteBeam M5 nih! Kalian pasti penasaran kannn???😄 Berikut ini uraiannya, selamat membaca!!💪

Apa itu Ubiquiti LiteBeam M5?

    Ubiquiti LiteBeam M5 adalah perangkat ultra lightweight airMAX CPE dengan jangkauan yang luar biasa dan harganya yang terjangkau.

Cara Mengkonfigurasi Ubiquiti LiteBeam M5

Berikut alat & bahan yang digunakan untuk konfigurasi :

1. 2 Ubiquiti LiteBeam M5
2. Laptop
3. 4 buah kabel UTP RJ-45
4. Stopkontak
5. Obeng
6. Triangle tower mini
7. Switch

Berikut langkah-langkah dalam mengkonfigurasi Ubiquiti LiteBeam M5 :

    a. Merakit Antena

1. Pasangkan center reflector panel dan 2 side reflector panel dengan saling menautkan ke pengunci lalu geser sampai terkunci
2. Pasang mounting ke lubang di tengah center reflector panel bagian belakang, kunci sampai berbunyi klik
3. Lalu pasang cincin pengunci mounting dan gelang besi pengunci ke towernya dengan melepas gelang pengunci menggunakan obeng kemudian baru pasangkan pada mounting
4. Pasangkan horn ke bagian depan lubang center reflection panel
5. Pasang antena yang sudah dirakit pada triangle tower mini dengan menautkan gelang besi ke tower lalu kencangkan menggunakan obeng
6. Colokan kabel power adapter ke stopkontak dan POE adapter
7. Tancapkan kabel UTP RJ-45 ke port di bagian belakang antena kemudian tutup penutupnya, tancapkan sisi lain kabel UTP RJ-45 ke port POE adapter
8. Kemudian tancapkan kabel UTP RJ-45 yang lain ke port LAN pada POE adapter dan tancapkan sisi lain kabel ke port LAN laptop yang akan digunakan untuk setting antena
9. Ulangi langkah di atas untuk merakit antena yang satunya.







    b. Konfigurasi Antena

1. Setting antena pemancar
• Tancapkan sisi kabel UTP RJ-45 yang sudah terhubung di port LAN pada POE adapter ke port LAN laptop
• Setting IP laptop dengan cara klik ikon internet, klik open Network and Internet Setting, klik change adapter setting klik kanan Local Area Connection, pilih IPv4, klik properties, pilih Use the following IP address :
                    IP address : 192.168.1.2

                    Subnetmask : 255.255.255.0
                    Gateway : 192.168.1.20 (IP default Ubiquiti LiteBeam M5)

                    Preferred DNS server : 8.8.8.8

                    Alternative DNS server : 8.8.4.4

                    Lalu klik OK
• Cek apakah sudah connect dengan IP default LiteBeam, dengan cara buka Command Prompt ketikkan ping 192.168.1.20 klik enter. Jika muncul tulisan Reply from 192.168.1.20... maka itu tandanya sudah connect
• Buka chrome, ketikkan IP LiteBeam (192.168.1.20) klik enter. Klik advance kemudian klik Proceed to 192.168.1.20 (unsafe)



• Lalu login dengan memasukkan username, password default pada LiteBeam M5. Lalu centang pada I agree to... dan klik login



• Jika sudah login, klik pada tab menu Wireless lalu setting :
                    Wireless Mode : Access Point
                    SSID : KELOMPOK 1

                    Security : WPA2-AES

                    WPA Aunthentication : PSK

                    WPA Preshared Key : admin123 (password baru)

                    Lalu klik Change

• Lalu klik pada tab Network untuk menyetting IP Address :
                    Network Mode : Bridge

                    Configuration Mode : Simple

                    Management IP Addres : pilih Static

                    IP Address : 192.168.10.2

                    Netmask : 255.255.255.0

                    Gateway IP : 192.168.10.1

                    Primary DNS : 8.8.8.8

                    Secondary DNS IP : 8.8.4.4

                    Lalu klik Change

• Setelah selesai lalu klik Apply, tunggu sampai Apply selesai kemudian akan reload
• Karena IP pada Network diubah, maka ubah juga IP pada laptop dengan cara seperti langkah ke-2
                    IP Address : 192.168.10.4

                    Subnetmask : 255.255.255.0

                    Gateway : 192.168.10.1
                    Preferred DNS server : 8.8.8.8
                    Alternative DNS server : 8.8.4.4

                    Lalu klik OK

• Kemudian kembali ke chrome dan akan connect kembali lalu muncul tampilan login :
                    Username : ubnt

                    Password : admin123 (sesuai password baru yang dirubah tadi)
• Setelah setting selesai, lepaskan kabel UTP RJ-45 yang di port LAN laptop untuk ditancapkan ke port switch agar terhubung internet.


2.  Setting antena penerima (receiver)

• Tancapkan sisi kabel UTP RJ-45 yang sudah terhubung di port LAN pada POE adapter ke port LAN laptop
• Setting IP laptop dengan cara klik ikon internet, klik open Network and Internet Setting, klik change adapter setting klik kanan Local Area Connection, pilih IPv4, klik properties, pilih Use the following IP address :
                    IP address : 192.168.1.3

                    Subnetmask : 255.255.255.0
                    Gateway : 192.168.1.20 (IP default Ubiquiti LiteBeam M5)

                    Preferred DNS server : 8.8.8.8

                    Alternative DNS server : 8.8.4.4

                    Lalu kllik OK

• Cek apakah sudah connect dengan IP default LiteBeam, dengan cara buka Command Prompt ketikkan ping 192.168.1.20 klik enter. Jika muncul tulisan Reply from 192.168.1.20... maka itu tandanya sudah connect
• Buka chrome, ketikkan IP LiteBeam (192.168.1.20) klik enter. Klik advance kemudian klik Proceed to 192.168.1.20 (unsafe)



• Lalu login dengan memasukkan username, password default pada LiteBeam M5. Lalu centang pada I agree to... dan klik login



• Jika sudah login, klik pada tab menu Wireless lalu setting :
                    Wireless Mode : Station

                    SSID : KELOMPOK 1

                    Security : WPA2-AES

                    WPA Aunthentication : PSK

                    WPA Preshared Key : admin123 (password baru)

                              Lalu klik Change

• Lalu klik pada tab Network untuk menyetting IP Address :
                    Network Mode : Bridge

                    Configuration Mode : Simple

                    Management IP Addres : pilih Static

                    IP Address : 192.168.10.2

                    Netmask : 255.255.255.0

                    Gateway IP : 192.168.10.1

                    Primary DNS : 8.8.8.8

                    Secondary DNS IP : 8.8.4.4

                    Lalu klik Change

• Setelah selesai lalu klik Apply, tunggu sampai Apply selesai kemudian akan reload
• Karena IP pada Network diubah, maka ubah juga IP pada laptop dengan cara seperti langkah ke-2
                    IP Address : 192.168.10.4

                    Subnetmask : 255.255.255.0

                    Gateway : 192.168.10.1
                    Preferred DNS server : 8.8.8.8
                    Alternative DNS server : 8.8.4.4

                    Lalu klik OK

• Kemudian kembali ke chrome dan akan connect kembali lalu muncul tampilan login :
                    Username : ubnt

                    Password : admin123 (sesuai password baru yang dirubah tadi)
• Setelah login, klik pada tab menu Wireless, pada bagian SSID klik pada bagian Select... untuk men-scan SSID LiteBeam M5 yang sudah disetting sebagai Access Point tadi (KELOMPOK 1). Jika sudah ada SSID yang dimaksud klik SSID tersebut (KELOMPOK 1), lalu klik Select

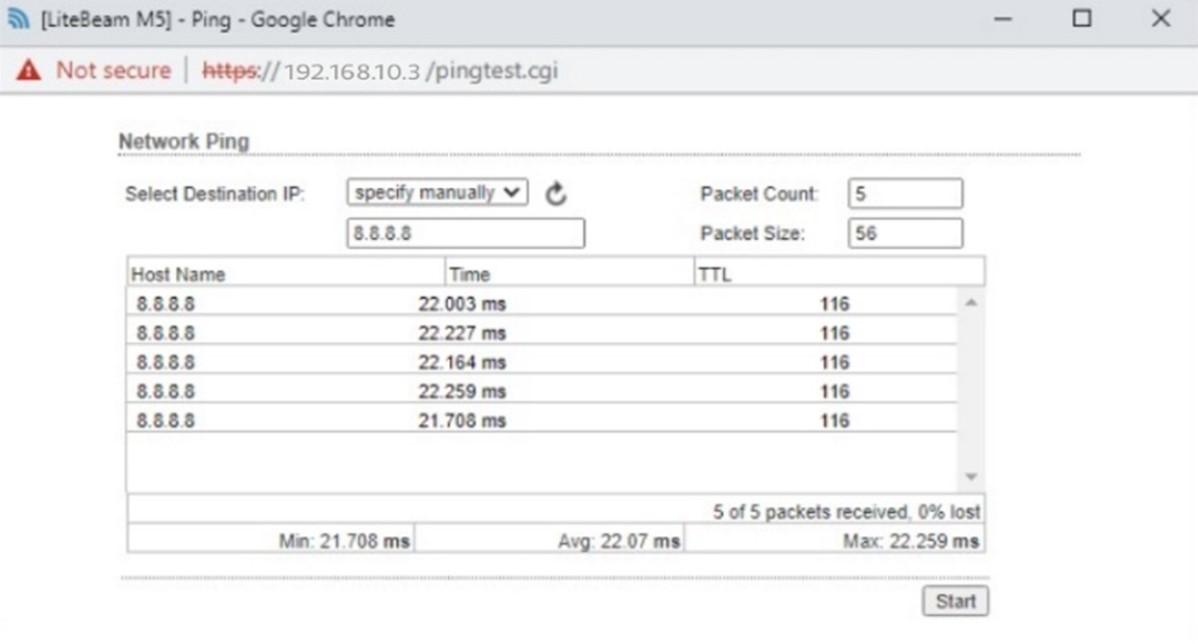

• Setelah selesai, klik pada tab menu Main untuk mengecek koneksi pada pemancar dan internet dengan klik tool pada bagian atas dan pilih Ping lalu masukkan IP yang akan diping, lalu klik start. Jika muncul angka maka artinya sudah terhubung





• Setelah mengecek koneksi, kita lihat signal strength (kekuatan sinyal antara pemancar dan penerima) pada tab menu Main


• Konfigurasi selesai.

         Nah, itulah langkah-langkah dalam mengkonfigurasi antena Ubiquiti Litebeam M5. Bagaimana? Jangan dibuat pusing yaa!! Enjoy!! Nantikan artikel-artikel selanjutnya dari Onetosix ya OnetoAll!! Sampai Jumpaa😉
